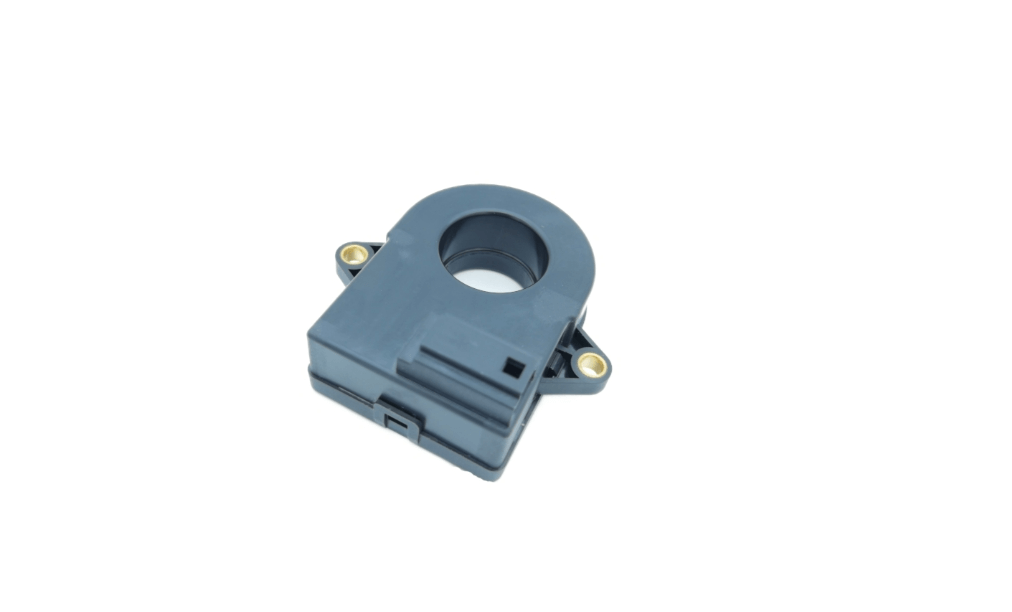

電流傳感器介紹

汽車電流傳感器是一種檢測裝置，能夠感受到被測電流的信息，并將其轉換為電信號或其他形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求??。在新能源汽車中，電流傳感器主要用于電池管理系統、電機控制驅動和車載電源等系統中，實現對電池充放電電流的精確管理和保護?。

電流傳感器主要基于霍爾效應原理工作?；魻栃?yīng)是指當帶電粒子在磁場中運動時，會受到洛倫茲力的作用而發生偏轉，從而在導體兩側產生電勢差（即霍爾電壓）。通過測量這個電勢差，可以間接測量導體中的電流?。

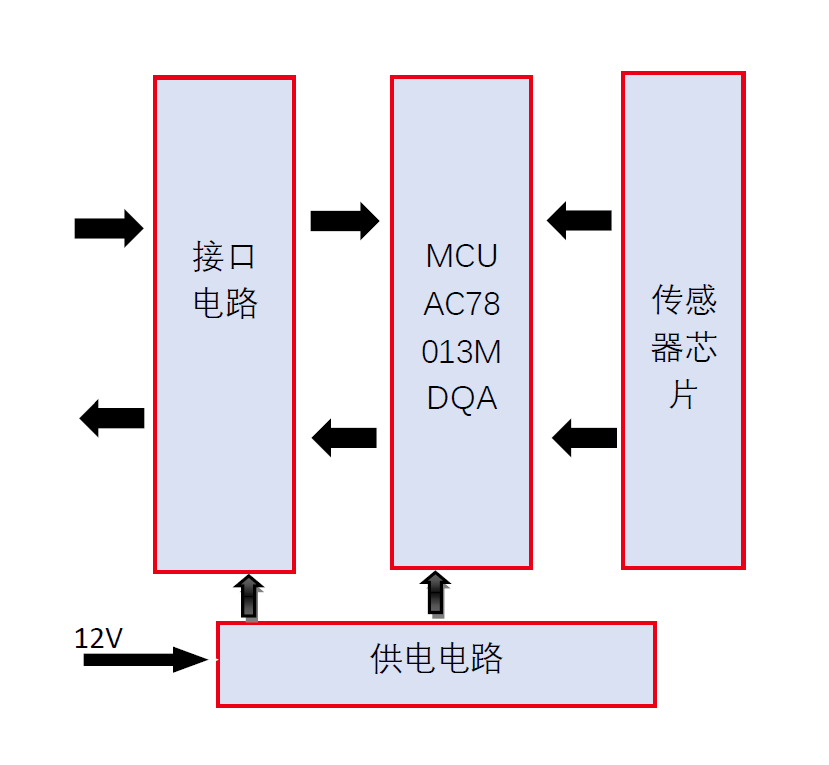

雨量傳感器框圖

杰發 AC780X推薦

?? 車規標準

? 符合 AEC-Q100 Grade 1

? 功能安全 符合ISO26262 ASIL-B

?? 性能

? 48/72 MHz 的 ARM? Cortex M0+內核

? 單周期 32 位乘法器

? 快速 I/O 訪問接口

? 32 位協處理器(除法器/均方根)

?? 存儲器和存儲器接口

? 最高 128 KB 的片內 Flash

? 最高 20 KB 的 SRAM，支持 ECC

?? 時鐘

★ 振蕩器 (Oscillator) – 支持 4 MHz到 30 MHz 石英晶體振蕩器可選擇低功耗或高增益振蕩器

★ 內部時鐘源 (ICS) – 內部 PLL,集成內部或外部基準時鐘源， 8 MHz預校準內部基準時鐘源可用于 72 MHz 系統時鐘，全溫度范圍誤差 <1.1%

★ 內部 32 KHz 低功耗振蕩器 (LPO)

?? 系統外設

? 電源管理模塊(PMC) 有三個功率模式：運行、待機和停止

? 低壓檢測復位電路 (LVD)

? 帶獨立時鐘源的看門狗(WDOG)

? 可編程循環冗余校驗(CRC)模塊

? 串行線調試(SWD)接口

? 1 個 4 通道 DMA

?? 人機接口

● 42 個通用輸入輸出接口 (GPIO)

● 外部中斷 (IRQ)模塊

?? 模擬模塊

? 1 個多達 12 通道 、12 位 1Msps的 SAR ADC，可選硬件觸發器 (ADC)

? 1 個包含 6 位 DAC 和可編程參考輸入的模擬比較器(ACMP)

?? 定時器

? 2 個 8 通道互補脈寬調制（PWM）單元

? 1 個 4 通道周期性中斷定時器 (TIMER)

? 2 個脈寬定時器 (PWDT)

? 1 個實時時鐘 (RTC)

?? 通信接口

? 1 個 CAN-FD 模塊，兼容 CAN

? 3 個 UART 模塊（其中 2 路支持Software LIN）

? 2 個 SPI 模塊

? 2 個 I2C 模塊

?? 操作特性

■ 電壓范圍：2.7 到 5.5 V

■ 溫度范圍 (環境)：-40 到 125°C

?? 封裝選項

▼ 48 引腳 LQFP

▼ 32 引腳 HVQFN

▼ 20 引腳 TSSOP

? 杰發科技介紹

AUTOCHIPS

網址：http://www.autochips.com/

國家：中國

合肥杰發科技有限公司（AutoChips Inc.）成立于2013年，是北京四維圖新科技股份有限公司（股票代碼：002405.SZ）全資子公司，下設上海途擎微電子有限公司。杰發科技專注于汽車電子芯片及相關系統的研發與設計，在合肥、深圳、上海、武漢設立有研發及市場銷售中心。

產品線詳細信息

中文名稱：杰發

產品分類：MCU

經營模式：代理

應用領域及市場

汽車電子（尾門，雨刮，升窗器，座椅，氛圍燈等），工業控制。

主要產品

MCU，SOC，汽車功放芯片，胎壓監測芯片
