杰發AC7840x在汽車行業電機驅動中的應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：趙婉利 Wendy Zhao
- 分類： AUTOCHIPS, 產品線, 方案, 汽車電子
- 標簽： ARM? Cortex-M4F, 車規級MCU
背景概述
AC7840x是基于ARM Cortex-M4F內核的車規級MCU，于2022年上市。產品符合AEC-Q100 Grade1， 功能安全符合ISO 26262 ASIL-B，信息安全符合SHE標準，支持安全啟動。軟件生態支持AUTOSAR MCAL4.4，可提供MCAL及配置工具。產品擁有雙Bank Flash用于存儲程序，支持OTA。AC7840x可廣泛應用于汽車車身、座艙、車燈、新能源以及電機控制等應用領域。
杰發AC7840x系列在汽車行業電機驅動的應用
電機驅動系統是汽車電動化的核心組成部分，廣泛應用于新能源汽車（EV/HEV）、傳統燃油車的輔助系統以及智能駕駛執行機構，直流有刷電機，結構簡單，成本低，維護需求高，包括有車窗升降、座椅調節、雨刮器等，直流無刷電機（BLDC），高效率，長壽命，需電子換向，如電子水泵、冷卻風扇、電動助力轉向（EPS）等。

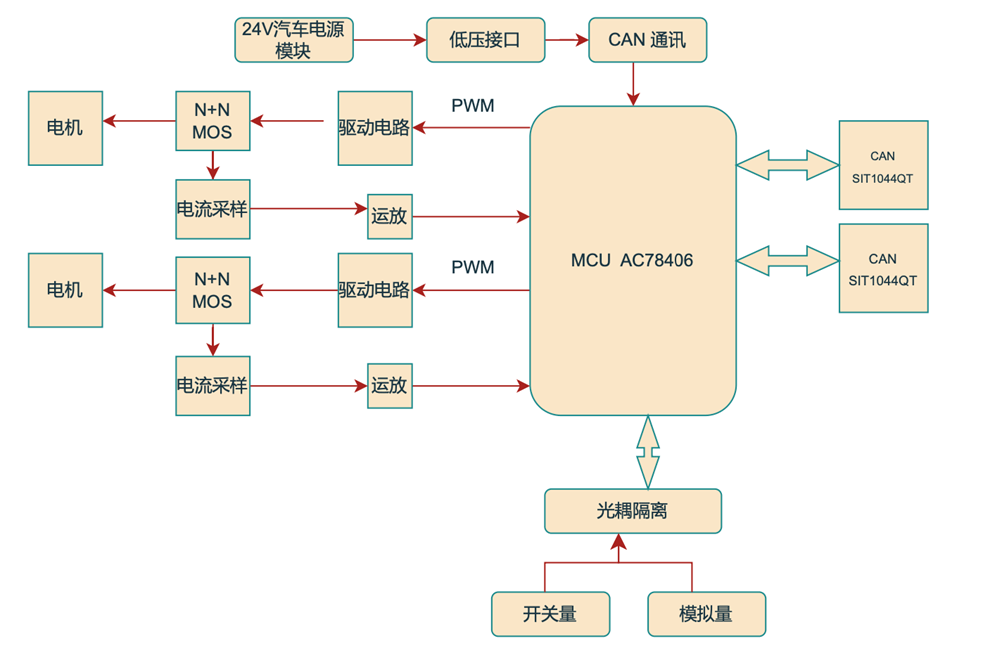

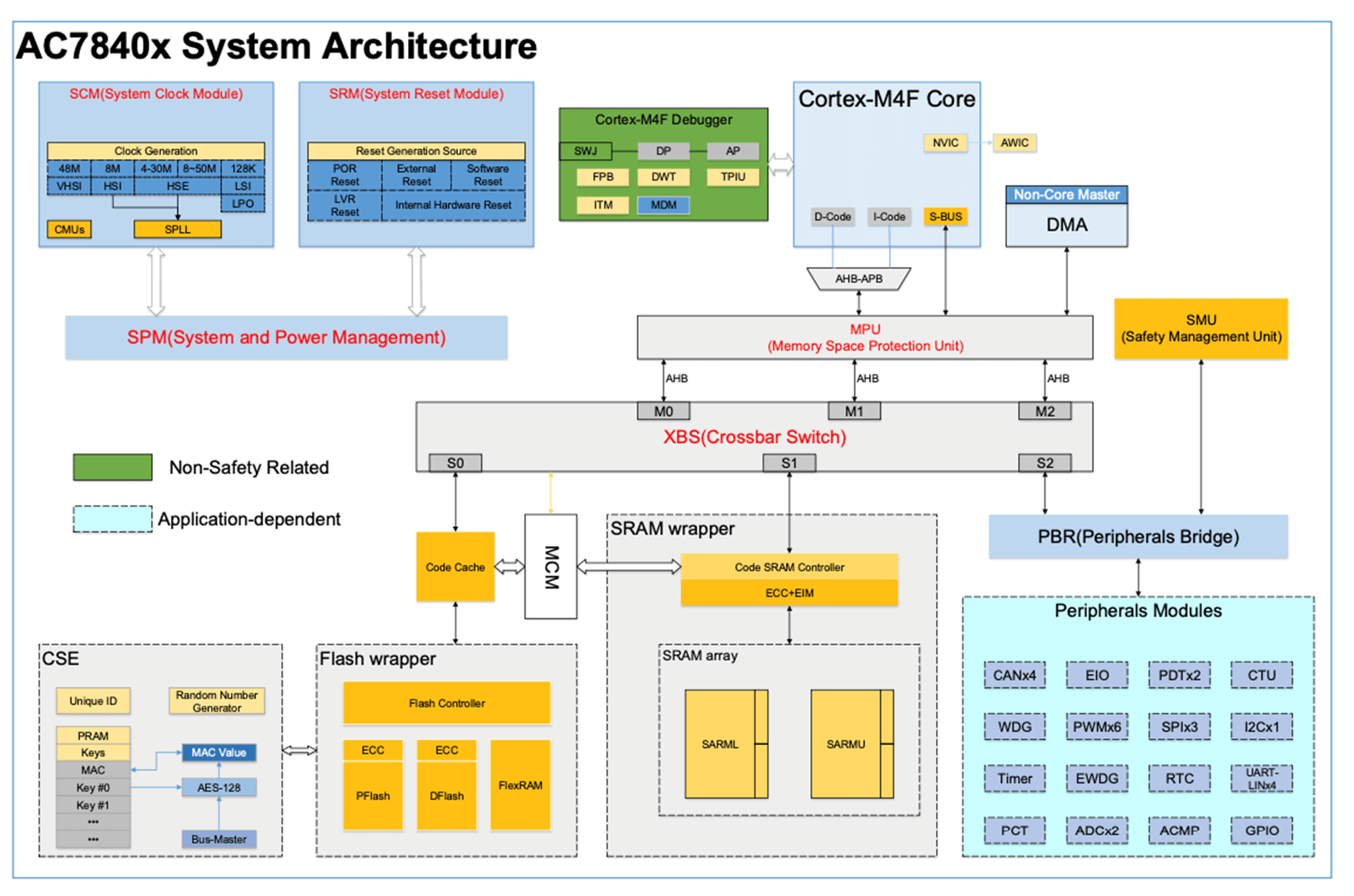

AC7840x技術和應用電路
車規：標準支持 AEC-Q100 Grade 1 ，支持 ISO26262 ASIL-B
性能 ：
- 高達 120MHz 的 ARM? Cortex- ?M4F 內核 ?
- 集成數字信號處理器(DSP) ?
- 支持浮點單元(FPU) ?
- 快速 I/O 訪問接口 ?
存儲器和存儲器接口 ：片內 Flash，包含最大 1MB 的 PFlash(包括 2 個 Bank， ?512KB+512KB) 和 128KB 的 DFlash，PFlash 和 DFlash 都支 持 ECC ；最大 124KB 的系統 SRAM，支持 ECC ?；4KB 的 FlexRAM ?。
應用場景
- 電動門窗/天窗
- 座椅調節控制器
- 電動尾門/滑門
- 車身控制器
- 電子水泵
- 車燈控制器
