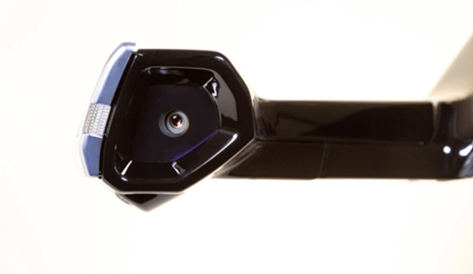

汽車電子后視鏡（CMS）作為替代傳統光學鏡片的智能化解決方案，正逐步成為提升行車安全與交互體驗的關鍵部件。在這一技術演進中，杰發科技的車規級微控制器AC78406憑借其高性能、高可靠性和豐富的外設資源，成為驅動電子后視鏡系統的理想大腦。

一、電子后視鏡的核心挑戰與技術需求

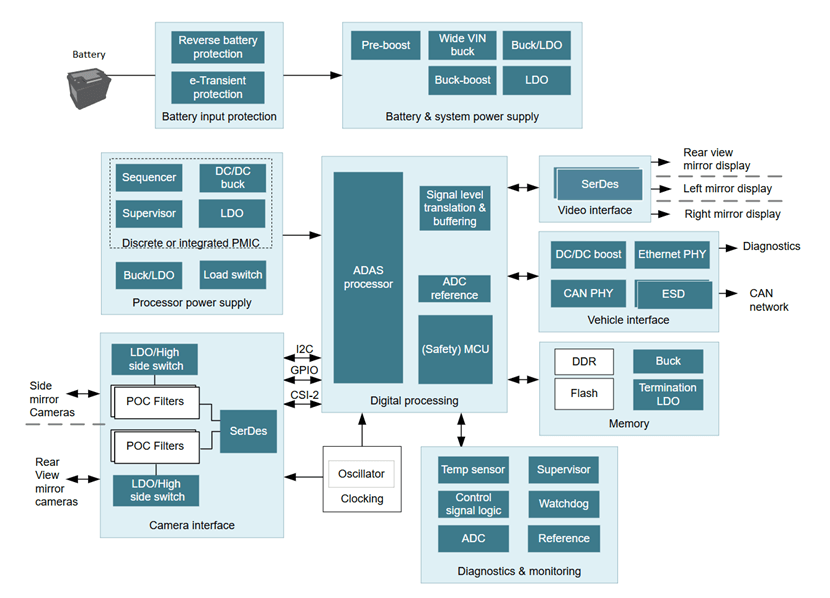

電子后視鏡需實時處理多路攝像頭數據、動態調節背光、支持復雜環境下的低延遲顯示，并滿足嚴苛的車規安全標準。其核心需求包括：

• 實時數據處理：高分辨率圖像處理需強大的算力支撐；
• 功能安全：需符合ASIL-B及以上等級，確保系統失效可控；
• 環境適應性：在-40℃至125℃溫度范圍及振動條件下穩定運行；
• 能效與集成度：低功耗設計，同時驅動多區域背光及通信模塊。

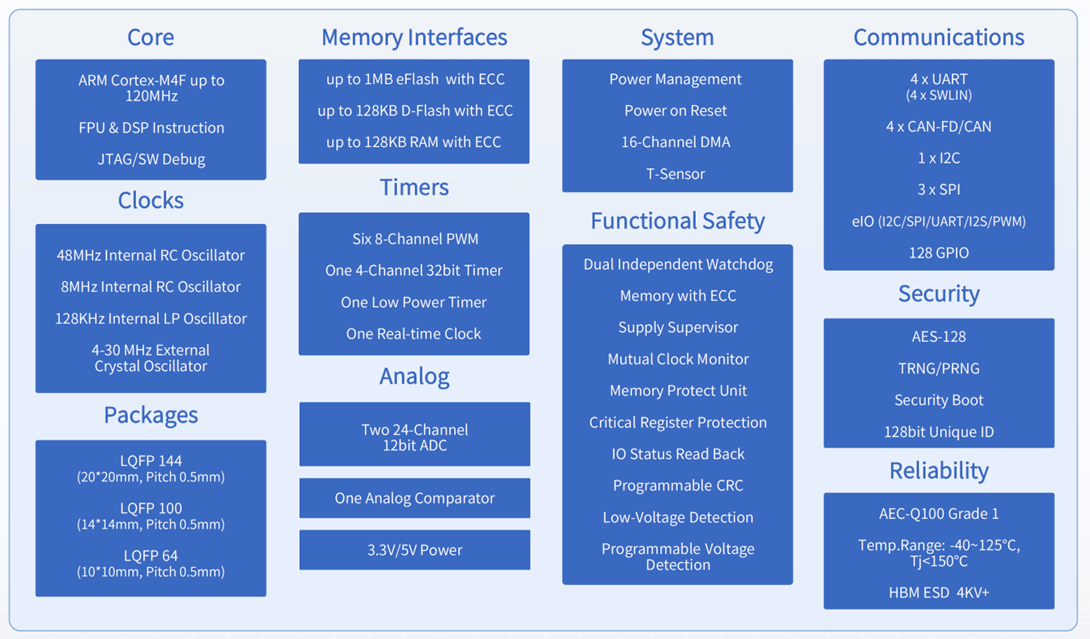

二、AC784X的關鍵特性與適配性分析

杰發科技AC784X基于ARM Cortex-M4F內核，主頻高達120MHz，集成DSP指令集與浮點單元（FPU），為實時圖像處理提供算力基礎。其車規級設計完美契合電子后視鏡需求：

車規認證與功能安全

• 通過AEC-Q100 Grade 1認證，適應汽車電子環境可靠性要求；
• 符合ISO 26262 ASIL-B標準，內置安全機制（如ECC內存、安全啟動）保障系統失效可控。

高性能存儲與外設資源

• 雙Bank Flash設計（1MB PFlash + 128KB DFlash）：支持OTA遠程升級，便于功能迭代。

豐富接口擴展能力

• 4路CAN-FD：實現與車身網絡的高速數據交互（如攝像頭原始數據、告警信號）；
• 6組8通道PWM：精準控制Mini LED背光分區調光，提升強光下的顯示對比度；
• 48通道ADC：支持光照傳感器、溫度監測等多路模擬信號采集。

低功耗與實時響應

• 5級電源管理模式（如低速運行、停止模式），功耗低至微安級；
• 16通道DMA引擎釋放CPU負載，確保圖像傳輸與顯示零延遲。

三、在電子后視鏡中的典型應用場景

場景1：多攝像頭數據融合處理

AC78406通過高速SPI接口（支持25MHz）連接圖像處理器，同步獲取環視攝像頭數據，并利用M4F內核的DSP能力進行圖像拼接與畸變校正，輸出到顯示屏。其124KB ECC SRAM確保大幀緩存數據完整性。

場景2：Mini LED背光動態調節

采用Richtek RTQ8306驅動芯片（與AC78406通過SPI通信），實現36通道LED分區控光。例如：

• 夜間行車時自動降低強光區域亮度，避免駕駛員眩目；
• 隧道場景下快速提升暗部細節，增強視野清晰度。

場景3：安全冗余與故障診斷

• 內置CRC校驗?zāi)K實時監測數據完整性；
• 結合硬件看門狗（WDG）與電壓監控（LVD），在電源波動時觸發安全狀態切換；
• 通過CAN-FD上報故障碼（如攝像頭斷開、LED短路），支持快速診斷。

>>>>
