一、背景概述

隨著無線技術的日益成熟，現已逐步引入到燃氣計費等領域，這就解決了燃氣企業所面臨的入戶抄表、安檢、監管、調價、結算、事故等問題。應用無線技術的新型智能燃氣表可以及時、準確地將分散的用戶數據采集回企業，為后續的經營做決策。智能型燃氣表通常采用電機閥作為執行機構來控制燃氣表的開啟與關閉。為了防止泄露和解決收費問題，一般會采用預付費的方案。當燃氣泄露或者欠費時候，會自動關閉截止閥。之前不少廠商選擇的是TI的DRV8837 ，設計中需要一顆H橋電機驅動芯片用于驅動閥門。但隨著非美系和國產化需求日益增多，急需一顆高性價比國產替換料。

二、TMI8837在燃氣表中的應用案例

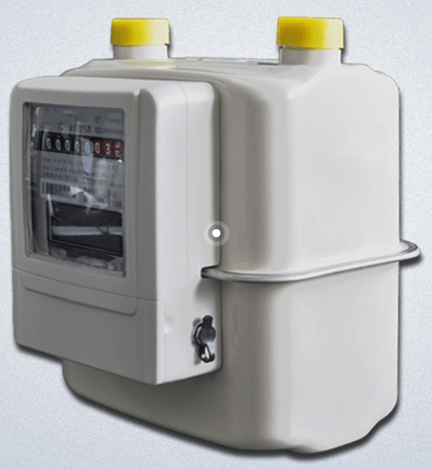

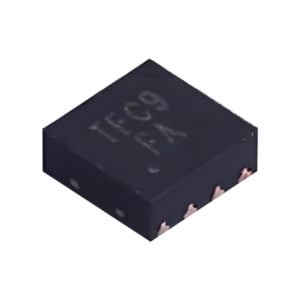

智能燃氣表利用MCU作為核心，控制無線模塊進行數據傳輸實現遠程抄表，RTC記錄時間日期等信息通過LCD屏幕進行顯示，超級電容儲備能量驅動閥門開啟閉合，作為計費的核心部件，閥門的正常開關就顯得尤為重要，這就對驅動芯片的性能提出了很高的要求，拓爾微電子作為國內一線閥門驅動品牌，產品設計制造技術成熟，滿足高性能及穩定性的需求， H橋電機驅動芯片TMI8837，DFN2x2-8的封裝，體積小，適用于智能燃氣表等多種產品，非常適用此應用場景。

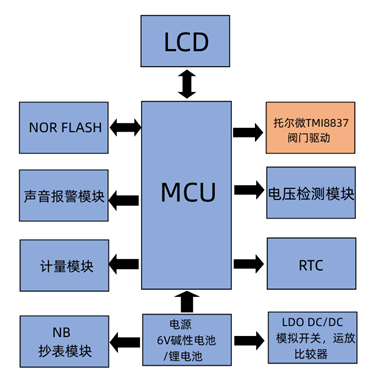

系統應用框圖：

三、TMI8837技術參數和應用電路

TMI8837是低壓直流有刷馬達驅動芯片。內部集成650mΩ（HS+LS典型）H橋NMOS開關，輸入電壓范圍為1.8V~11V。峰值電流容量高達1.5A。TMI8837支持超低功耗休眠模式，內置UVLO、熱關斷、OCP保護電路， 從電性能參、封裝等方面，推薦國產西安托爾微的TMI8837，可兼容替換TI的 DRV8837。在智能燃氣表中，一般采用是4節堿性電池給供電，所以對功耗要求非常嚴格。而托爾微電子的電機驅動芯片TMI8837針對智能斷路器應用設計，EN腳低電平實現低功耗模式，VM睡眠模式電流45nA，VCC睡眠模式電流17nA，降低了整機功耗。

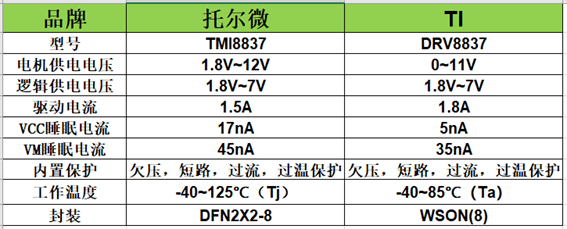

通過上述參數對比可知

• TMI8837與DRV8837電性能參數基本一致，只是個別參數稍有差異；
• 在功耗方面，DRV8837的VCC、VM睡眠電流分別為5nA和35nA, TMI8837表現稍差一些，但也滿足燃氣表低功耗要求；
• 在輸入電壓和驅動電流方面，TMI8837的電機供電電壓耐壓更高，可達到12V，但與DRV8837相比，1.5A驅動能力稍弱些；
• 在工作溫度和內置保護方面，兩者都能滿足工業級溫度要求，并且內置欠壓、短路、過流、過溫多種保護功能，有效保證芯片可靠性。西安拓爾微TMI8837和TI 的DRV8837封裝尺寸和Pin腳定義完全相同，只是底部散熱焊盤尺寸稍有不同，在設計電路時，芯片外圍電路設計也基本一致，可直接Pin-Pin兼容替換。

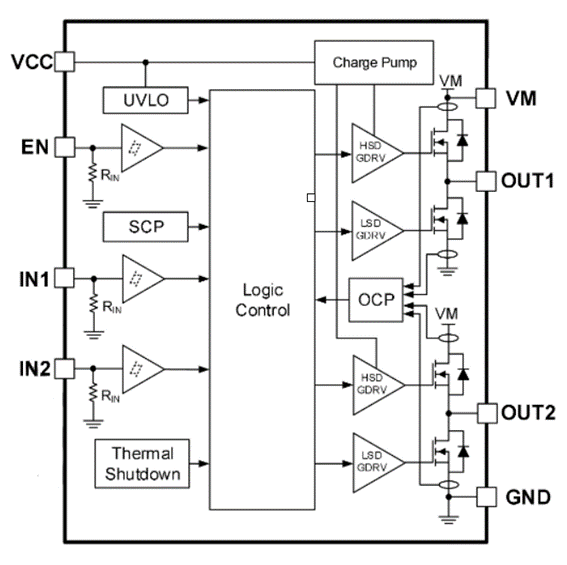

TMI8837內部框圖：

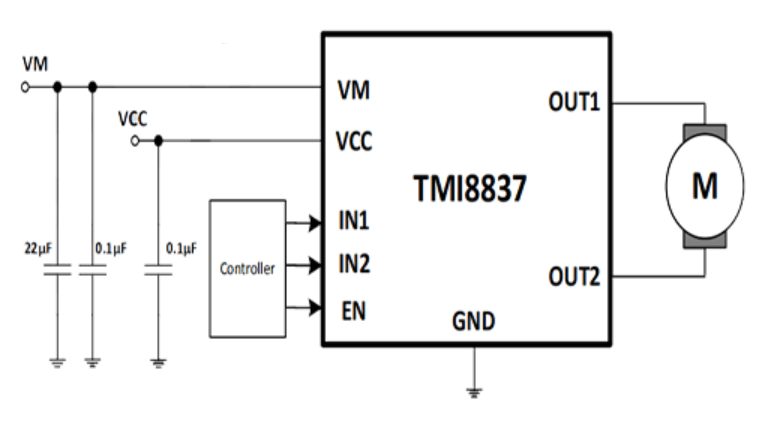

典型應用電路:

四、TMI8837的產品特性

優勢與特性

五、應用領域

• 攝影機
• 玩具
• 消費品
