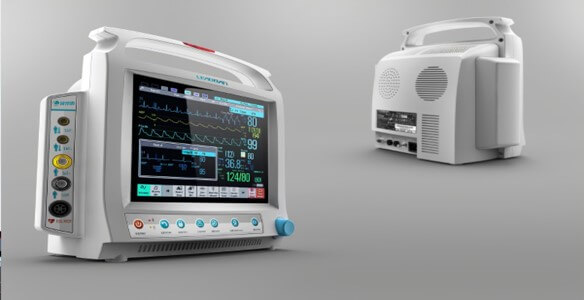

一、心電監護儀介紹

心電監護儀是醫院實用的精密醫學儀器，能同時監護病人的動態實用的精密醫學儀器。該設備具有心電信息的采集、存儲、智能分析預警等功能。并具備精準監測、觸屏操控、簡單便捷等特點。

二、關于特瑞仕半導體株式會社

特瑞仕半導體株式會社開發了集小型化、高耐壓、線圈一體式降壓同步整流為一體的通用型”micro DC/DC”轉換器XCL247/XCL248系列。該產品憑借節省空間、輕載高效等易用特性，可廣泛應用于醫療領域/工業設備/消費電子等所有領域。

三、XCL247/XCL248介紹

XCL247/XCL248的最大特點是兼具36V高耐壓與超省空間設計（圖1），且消耗電流僅為11μA。在V_IN=12V、V_OUT=5V、I_OUT=1mA條件下效率達86%，I_OUT=300mA時效率提升至88%，實現了從輕載到重載全范圍的高效運行（圖2）。通過活用這一省空間與高能效特性，可將傳統大尺寸中高耐壓LDO替換為XCL247/XCL248，輕松解決IC發熱課題（圖3：8.0×12.5mm ? 7.3×8.1mm實現40%面積縮減，發熱對策示例）。

XCL247/XCL248支持最大36V輸入電壓，可對應工業設備常用的12V/24V電源輸入。輸出電流最大600mA可充分滿足通信及傳感器需求，工作溫度范圍覆蓋-40℃至105℃。由于采用線圈一體式設計，可最小化PCB布線路徑，大幅降低電流回路產生的噪聲輻射。同時無需線圈選型，無需元件選配采購，可顯著減少評估注冊等開發周期與工時。

XCL247/XCL248系列采用的是P溝道驅動FET，替代高壓DC/DC轉換器中常用的N溝道驅動FET，實現了100%占空比對應。即使在輸入電壓低于輸出電壓設定值時，仍可直接導通輸入電壓進行輸出。這使得在輸入輸出電壓差較小的工況下也能安心使用（圖4）。此外，通過搭載提示輸出電壓穩定狀態的PowerGood功能與啟動時軟啟動功能，可滿足工業設備對后級負載系統電源時序控制的高要求。

XCL247系列采用PWM固定控制方式，能始終保持低紋波電壓的穩定運行；XCL248系列采用PWM/PFM自動切換控制，可在輕載到重載全程保持高效率，用戶可根據應用需求選擇最佳控制方式。封裝采用兼具小型化與散熱優勢的CoolPost型DFN3030-10B（3.0×3.0x1.7mm），雖是高耐壓產品卻通過可向基板散熱的結構設計，在小型化同時實現低發熱運行（圖5）。

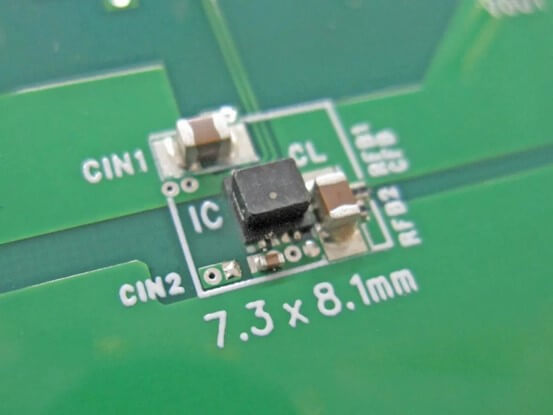

圖1. XCL247/XCL248系列實裝電路

圖2. XCL247/XCL248系列效率圖

圖3. 使用 XCL247/XC248 系列替換 LDO

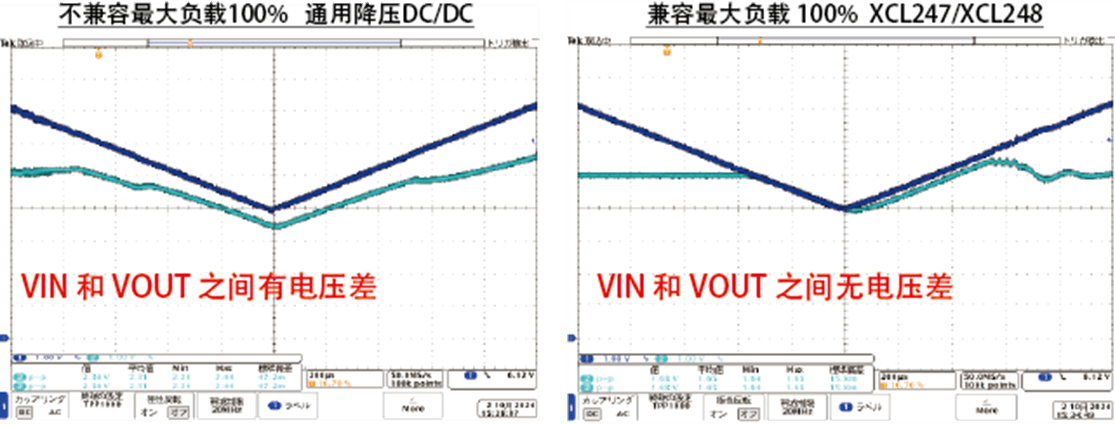

圖4. 即使輸入電壓下降也能保持穩定

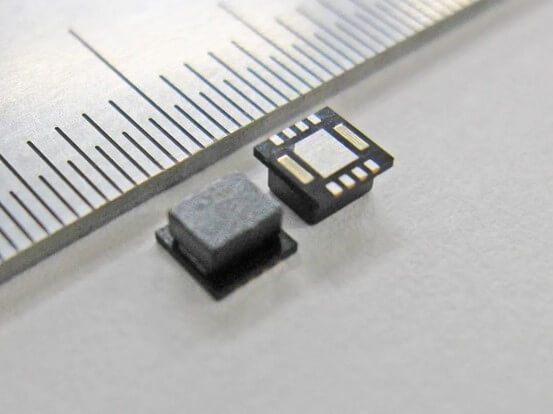

圖5. 封裝DFN3030-10B（3.0×3.0x1.7mm）

四、XCL247/XCL248在心電監護儀上的實際運用

XCL247/XCL248在心電監護儀中的核心作用：XCL247/XCL248系列降壓DC-DC芯片憑借

3V-36V寬輸入電壓、2.8V-6V可調輸出和超低靜態電流(11uA)，成為心電監護儀電源管理的理想選擇。

? 具體優勢如下：

• 適配多種電源輸入：
  兼容12V鉛酸電池、24V醫療級適配器或太陽能板輸入，支持不間斷供電需求。
• 低噪聲與抗干擾：
  超低EMI設計 避免對心電信號(uV級）的干擾，確保心電圖監測精度。
• 高可靠性：
  內置過壓、短路保護功能，滿足醫療設備安全標準（如IEC 60601-1)

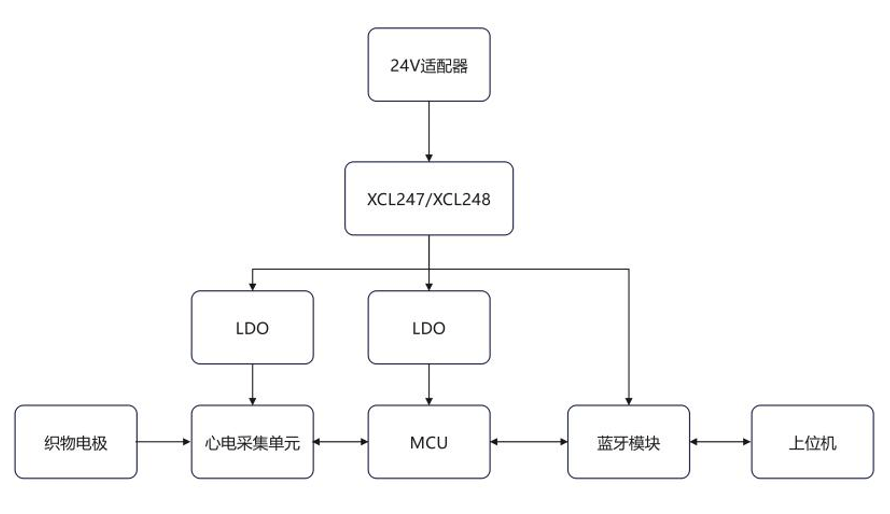

? 整體運用框架：
